default [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Lun 18 Mai - 16:16:14

Bonjour,

Suite à mon topic de présentation :
http://side-car-course.conceptforum.net/t8309-presentation-charly-gaillard

j'ai avancé un petit peu sur le Side Car (de piste) de mes rèves :

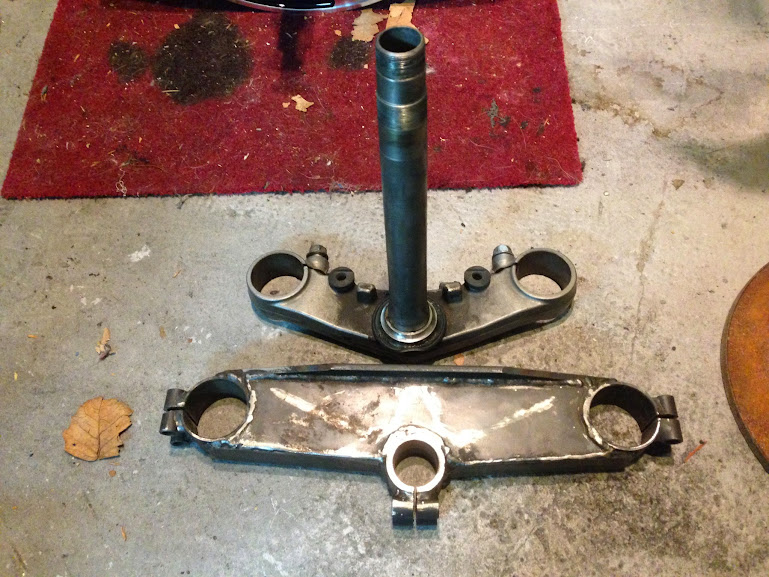

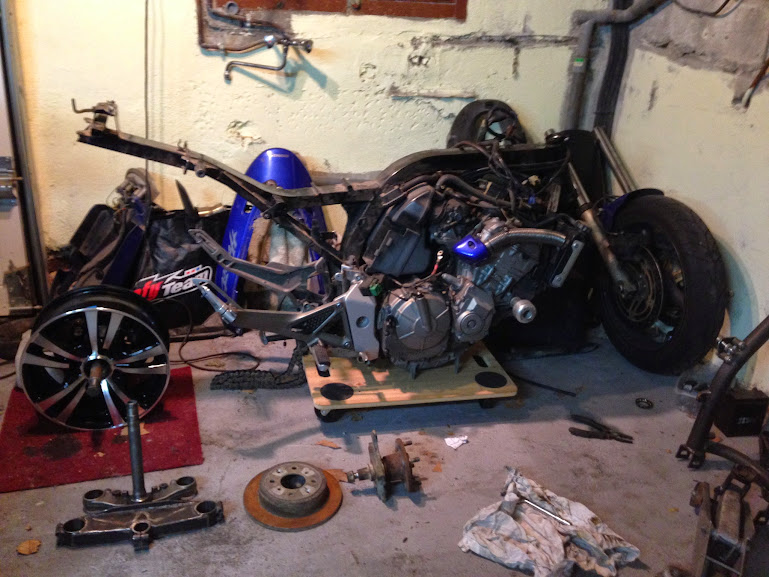

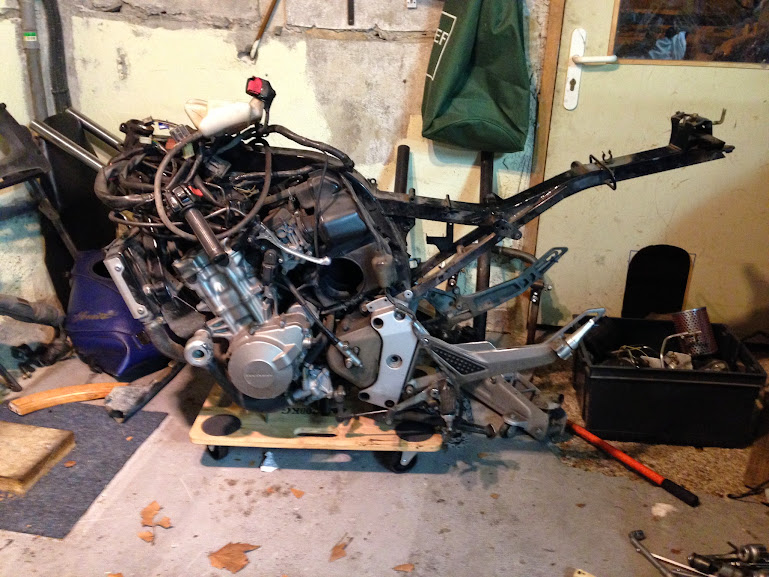

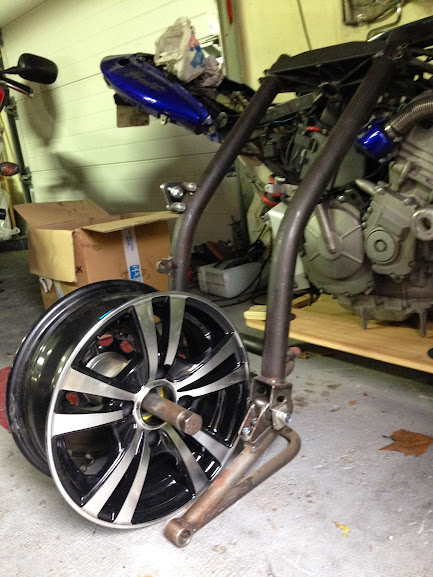

Un peu plus de déshabillage, la monstrueuse fourche à balancier, le moyeu + disque qui vont servir pour la roue du panier, qui sera la même que la roue avant (un peu bling bling je l'accorde, mais vendue avec la fourche, et light Wink )

Pis un demi tour gauche pour préparer le montage de la fourche une fois que la colonne de direction sera tournée, et les roulements sont commandés, ainsi que les suspensions finales.

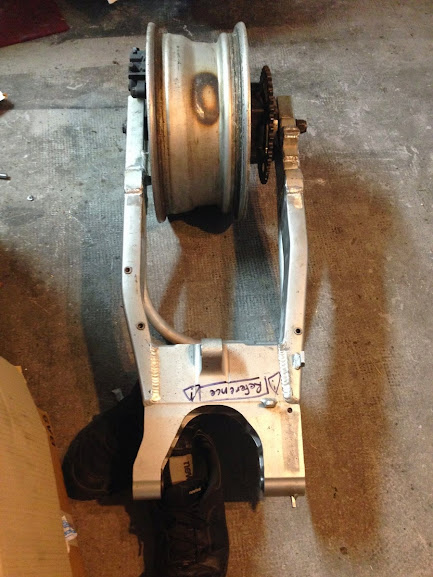

J'ai pris toutes les cotes pour faire la boucle arrière à -14cm de l'origine, et les commandes rabaissées et reculées à -8cm (oui un side ça penche pas normalement :mrgreen: )

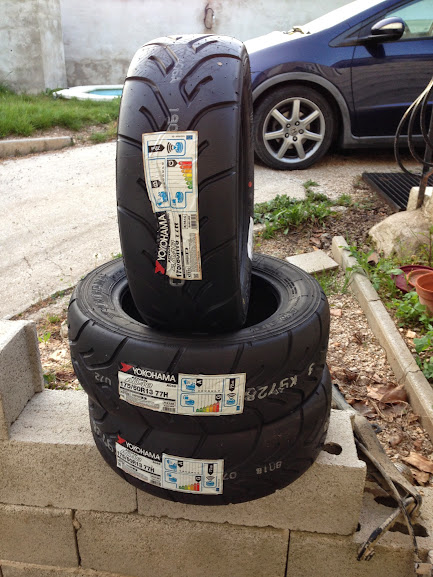

Reçu les pneus !

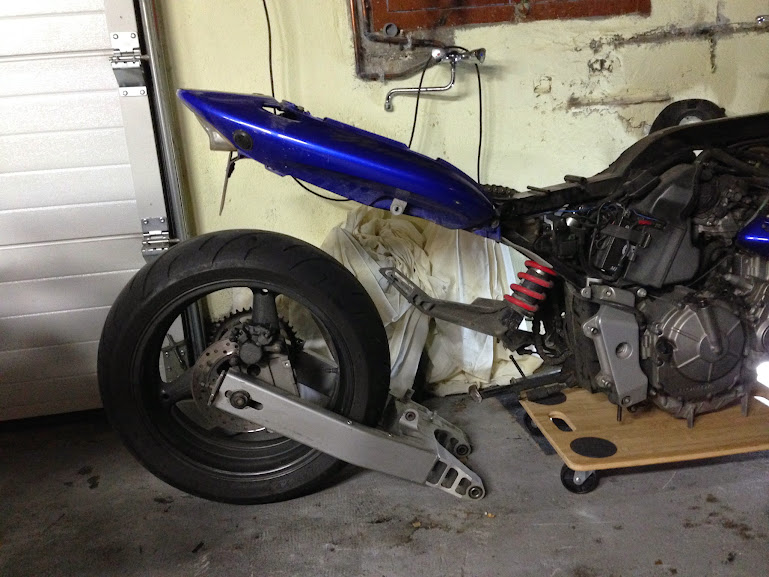

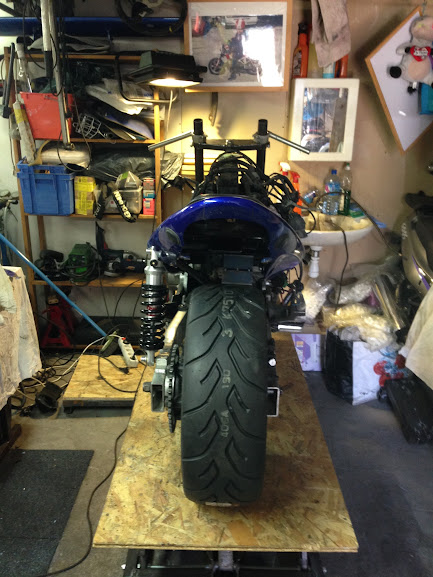

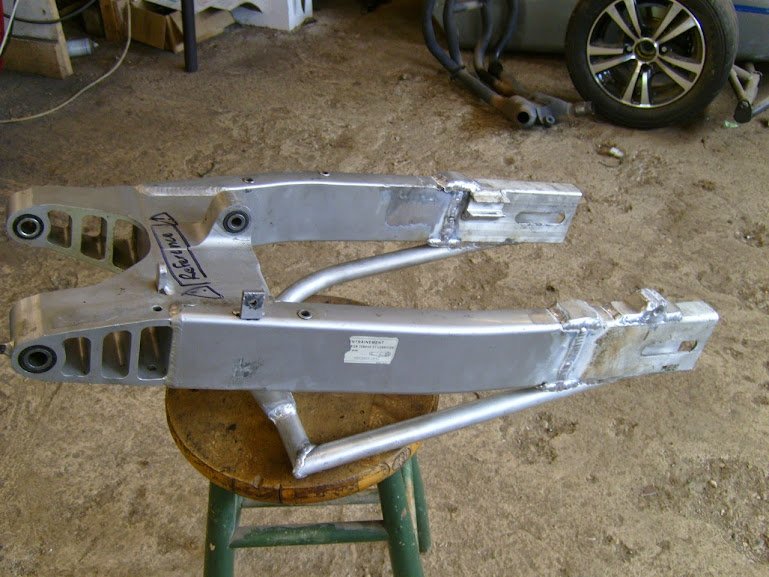

Train roulant arrière terminé RRROOOOHHHHH Very Happy Vite faut que j'aille le chercher !!

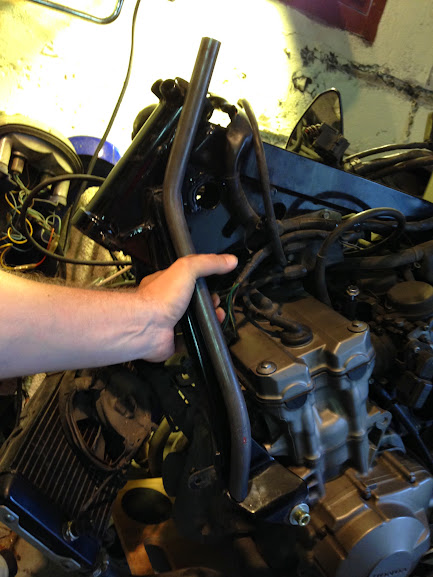

Premiers cintrages...

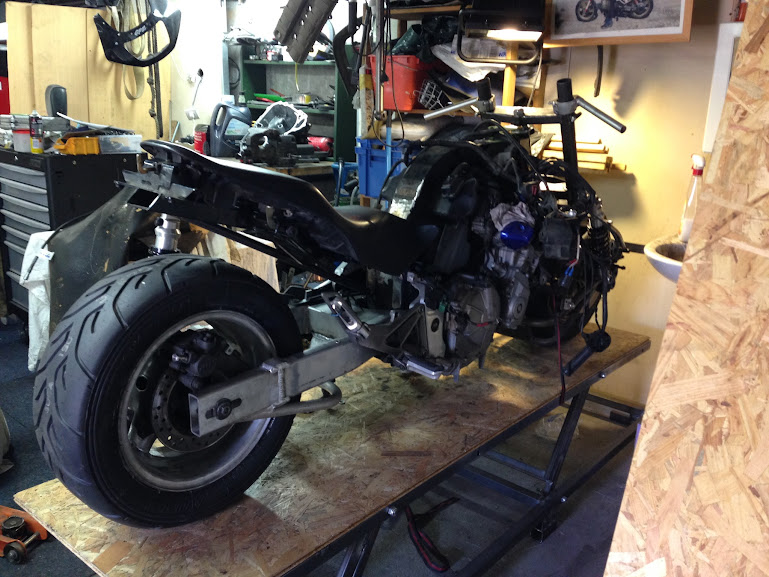

Pis ce week end (17_18 05 2015) j'ai fabriqué ça pour pouvoir bosser comme il faut sur le side car à terme :





La suite est à venir ! Very Happy
avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  JMM le Lun 18 Mai - 22:25:23

BRAVO!!!!Faut du courage!!!La récompense est à venir. JMM du TERCA

JMM
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 997
Age : 58
Localisation : 33230 coutras en gironde
Date d'inscription : 21/08/2007

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  DIABLO81 le Mar 19 Mai - 16:07:48

Bravo, beau projet!
c'est pour faire un F2 pour l'open?
tu utilises quoi comme acier pour tes tubes?
avatar
DIABLO81
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 251
Age : 52
Localisation : ALBI
Date d'inscription : 16/09/2013

http://www.tnmotos.com

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  jhonguy le Mar 19 Mai - 19:03:47

chouette ta table,et si tu nous mettait les plans
avatar
jhonguy
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 1869
Age : 62
Localisation : muflin
Date d'inscription : 23/08/2006

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Mar 19 Mai - 19:25:34

DIABLO81 a écrit:Bravo, beau projet!
c'est pour faire un F2 pour l'open?
tu utilises quoi comme acier pour tes tubes?

Alors, justement j'aimerais bien avoir une idée du règlement pour passer en F2 ou une catégorie amateur fabrication avec look Rat's Very Happy Laughing
Quelles sont les obligations, les limites, etc... ? ou est ce que je pourrais trouver un règlement sur les cotes de fabrications qui sont controlées pour pouvoir rentrer en F2 ?

Pour les tubes, j'ai pas pris le moins cher, j'ai pas pris le plus cher.
Traduction pour les ferrus, je suis pas en acier de serrurerie, je suis pas en 25CD4S Wink c'est du Tube de chauffage étiré sans soudure, solide, mais pas très léger Very Happy
avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Mar 19 Mai - 19:26:46

jhonguy a écrit:chouette ta table,et si tu nous mettait les plans

Il va me falloir un peu de temps pour te faire les plans, mais je peux faire un dessin à main levée pour expliquer le principe (super méga simple) de cette table Smile
avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  DIABLO81 le Mer 20 Mai - 8:42:06

Tu peux allez voir le règlement du RSCM de la catégorie open 2,moteur 600 carbus sortie arrière.Pour le chassis, il faut poser les questions au staff technique.
Il faut priviligier la sécurité si tu veux faire des courses.
avatar
DIABLO81
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 251
Age : 52
Localisation : ALBI
Date d'inscription : 16/09/2013

http://www.tnmotos.com

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Mer 20 Mai - 10:18:29

AAAHHH super !

Je viens de récupérer le règlement ! Very Happy

Y'a 1 seule chose qui me chagrine... sur tout le document (12 pages) :

" Protection solide et efficace entre le pilote et le moteur "..." pour éviter que le corps du pilote ou ses vètements soient en contact direct de flammes éventuelles ou avec des fuites d'huiles et de carburant "

-> je n'ai pas prévu de carène sur mon Side Car...
avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Mer 20 Mai - 10:48:05

Aujourd'hui j'ai reçu mon Maitre cylindre, en 11mm, qui va actionner 1 des deux étriers avants.

avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Ven 22 Mai - 9:45:29

Et voila l'avant dernière partie... La dernière partie arrive mercredi prochain Very Happy









Je vais faire monter les pneus demain, sur les 3 roues ! Very Happy
avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  guzzzi le Sam 23 Mai - 16:47:43

salut le constructeur je me presente lolo le controleur technique du RSCM si tu as des questions pas de soucis je peut t apporter des reponses
avatar
guzzzi
Membre Actif
Membre Actif

Nombre de messages : 90
Age : 56
Localisation : clermont ferrand
Date d'inscription : 31/01/2009

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  guzzzi le Sam 23 Mai - 16:48:22

salut le constructeur je me presente lolo le controleur technique du RSCM si tu as des questions pas de soucis je peut t apporter des reponses
avatar
guzzzi
Membre Actif
Membre Actif

Nombre de messages : 90
Age : 56
Localisation : clermont ferrand
Date d'inscription : 31/01/2009

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Sam 23 Mai - 22:19:14

Voila pour le montage du train arrière, j'attends de monter les pneus pour étudier la triangulation du support d'amortisseur arrière.

Normalement le week end prochain j'ai les amortisseurs qui arrivent, ainsi que les tés + colonne de direction ... donc la partie moto ne devrait pas être loin d'être sur roues... Smile





avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Dim 24 Mai - 15:51:20









avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Ven 29 Mai - 1:40:29

J'ai reçu mes petites suspensions ce soir... Very Happy













avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  JMM le Ven 29 Mai - 8:43:47

Bravo à toi!!!Ton choix de suspensions est judicieux,Mike fabrique ce qui ce fait de mieux en matiere d'amortissement side car,....Mais ne négliges aucun détail: LE POSITIONNEMENT de l'autocollant..!!!!C'est ce qui fait l'efficacité des amortos!!! Bon courage!!! JMM du TERCA

JMM
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 997
Age : 58
Localisation : 33230 coutras en gironde
Date d'inscription : 21/08/2007

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Ven 29 Mai - 9:55:56

Tout a fait ! Je n'ai pas ds carénage donc il va falloir calculer, mais evidemment les autocollants rouges vont rajouter l'aspect racing de la machine (donc chevaux supplementaires) ainsi qu'une absorption des chocs incomparable Smile
avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Ven 29 Mai - 20:10:43

Hop Hop Hop !

Pneus montés, colonne de direction faite, amortisseurs ready... y'a plus qu'à tout monter !! ! !!













avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Sam 30 Mai - 21:36:13

Modif du moyeu, les vis j'aime pas, vive les goujons !









Assemblage de la fourche





sertissage des roulements de direction à rouleau





... et des portées dans le cadre



Et pis y'a plus qu'à ajuster les jeux et monter le tout







Pis on a qu'à faire l'arrière tiens !





Modification de la boucle arrière... 450mm du sol !





avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Lun 1 Juin - 8:28:19

Test Test ! Very Happy





Y'a plus les cales, elle est sur ses roues ! Very Happy





Et avec un peu d'esthétique :







encore quelques renforts sur la boucle arrière (ou une refection en tubes rectangulaires, je sais pas trop, la rigidité me laisse douter)
Je finis les 2 berceaux inférieurs (canons de guidage des vis à ressouder), et je place (enfin) la roue du side car sur le marbre Smile
avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  ALFRED GROUNIACHE le Ven 5 Juin - 7:50:01

joli travail, ca commence à avoir de l'allure,
bonne continuation, courage à toi applaudit
avatar
ALFRED GROUNIACHE
Membre Actif
Membre Actif

Nombre de messages : 94
Age : 63
Localisation : 49 angers
Date d'inscription : 29/10/2006

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Sam 6 Juin - 23:12:28

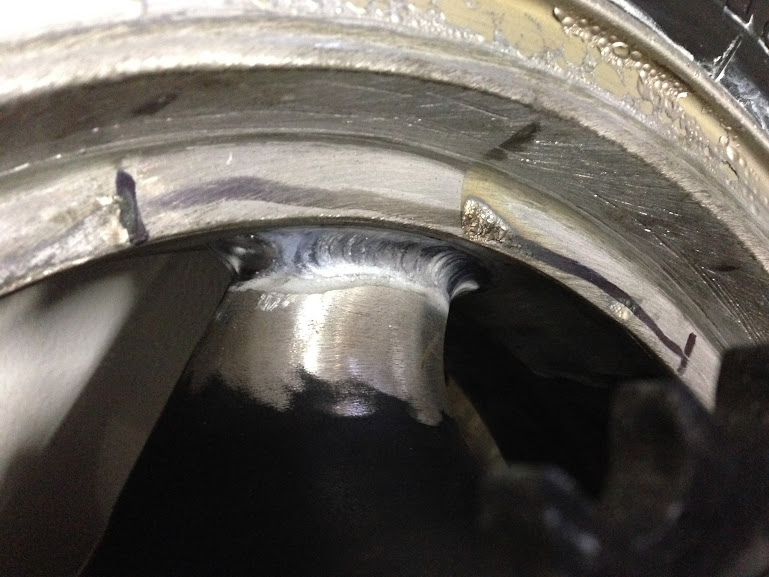

Nouvelle boucle arrière bien plus solide, coque arrière adaptée au plus bas pour le centre de gravité et déplacement du singe, et finitions du double berceau.
avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Mer 10 Juin - 10:07:10

En train de taffer sur la partie roue du panier et attelage...
Beaucoup de réflexion sur les points d'ancrage de la structure...









avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Mer 10 Juin - 22:12:33

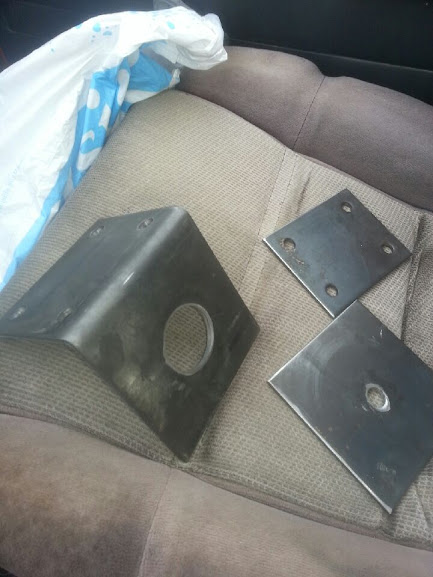

HOP petites pièces récupérées ce soir











avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  CharlyGaillard le Mer 17 Juin - 0:01:38

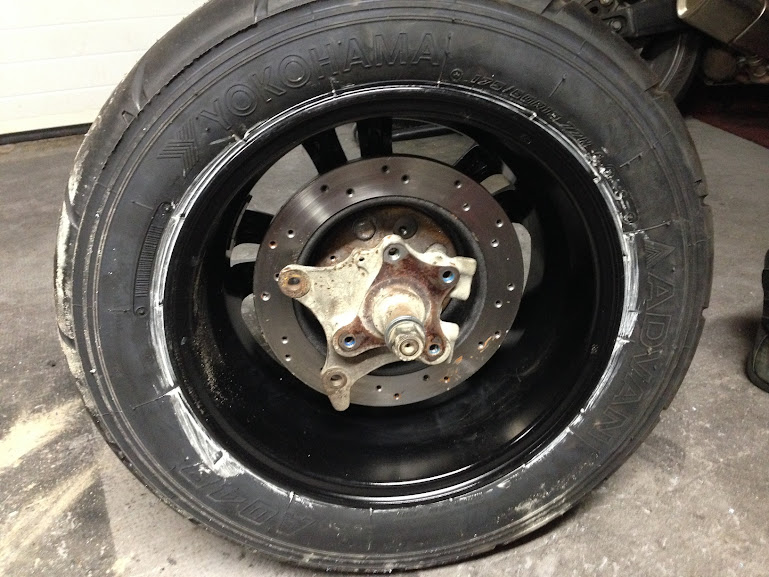

Hop Hop Hop du taff sur le moyeu du panier Smile









Pis j'ai reçu la suite du kit chaine racing

avatar
CharlyGaillard
Prix d'Excellence à la participation
Prix d'Excellence à la participation

Nombre de messages : 236
Localisation : Marseille
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

default Re: [Construction] Side Car Piste Hornet 2003

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
